Para hacer en casa / escuela


E-Village.

Circuitos electrónicos y urbanismo del futuro

Materiales:

  • 3 Hojas A4 de colores
    imprimir plantilla de casa
  • Tijeras
  • Pegamento
  • Cinta
  • 3 Leds de alta intensidad.
  • 1 resistencia de 100 ohms
  • 1 pila de 9 v.
  • 1 interruptor.
  • Cable de electrónica 1m.
  • Termocontraible o cinta aislante
  • Soldadura de estaño
  • Soldador
  • Palitos de madera o alambre para armar un móvil (tamaño 30 cm aprox).
  • hilo transparente y aguja

Paso a paso

Vamos a armar un circuito en serie para iluminar 3 casitas que podrás colgar de un móvil. Esta son algunas ideas de cómo podría verse tu ciudad flotante:

  • Creá tu móvil. No olvides fijar bien el hilo que va a sostenerlo del techo.

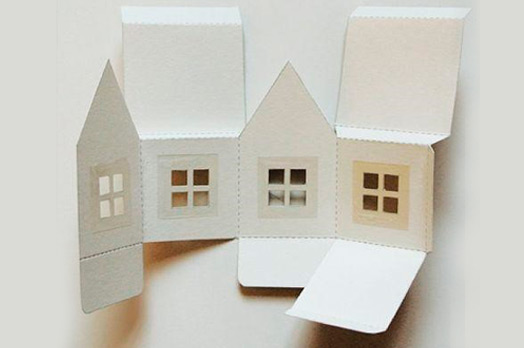

  • Armá tres casitas de papel de colores. Imprimí la plantilla recortable Descarga PDF. Antes de doblarla:

    1. Recortá la puerta para que quede entreabierta. Recortá las ventanitas para que salga la luz, pegale celofán por el reverso (opcional).
    2. No pegues las dos aguas del techo hasta que los cables estén conectados al led y tengas el led fijado con cinta.
    3. Al final, cosé con aguja e hilo el techo de la casita y fijalas al móvil.

  • ¿Cómo crear el circuito electrónico en serie?
    Calculá la distancia que habrá entre las casas para saber el largo de los cables y dejá un margen para que no quede muy justo. Descubrí el hilo metálico de los cables por lo menos 2cm en los extremos para hacer las uniones.

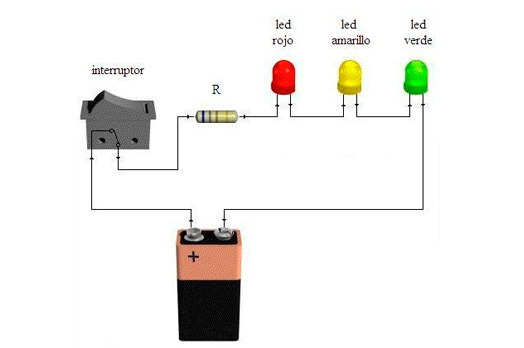

Fijate en el esquema:

  1. Uní el positivo + de la Pila al interruptor
  2. Uní el interruptor a la resistencia
  3. Uní la resistencia al negativo - (patita corta) del LED 1
  4. Uní el positivo + (patita larga) del LED 1 al negativo - (patita corta) del LED 2
  5. Uní el positivo + (patita larga) del LED 2 al negativo - (patita corta) del LED 3
  6. Uní el positivo + (patita larga) del LED 3 al negativo de la Pila
  7. Enroscá y/o soldá todas las uniones.
  8. Recubrí el metal de las uniones con termocontraible o cinta aislante
  9. Fijá muy bien la pila al centro gravitacional del móvil y dejá el interruptor accesible.

Para saber más:

¿Cómo se unen los cables a los componentes?

El cable es un hilo de material conductivo que está cubierto por plástico. Para hacer la unión, primero debés dejar al descubierto el metal de la punta del cable (2cm aprox).
Existen varias técnicas para unir componentes electrónicos. La mejor es la soldadura de estaño para unir el metal (ver más información), pero si no tenés soldador, podés enroscarlos firmemente entre sí. En cualquier caso deberás usar algún material aislante para cubrir el metal de nuevo como cinta aislante o termocontraible.


¿Cómo calculo mayor o menor cantidad de leds para un circuito en serie?

Si querés aprender a calcular el valor de las resistencias para poner más o menos leds te recomendamos instalar el software Crocodile Clips v3.5 para jugar a crear simulaciones de circuitos electrónicos y calcular valores.
